新买了个NAS, 安装网上教程配置旁路由存在各种各样的问题，分析一下问题和总结一下产生原因和解决方案
遇到了什么问题？
- 旁路由配置后手机无法通过旁路由上网
- 基于虚拟机的旁路由， NAS重启后配置失效
先来解决第一个问题：

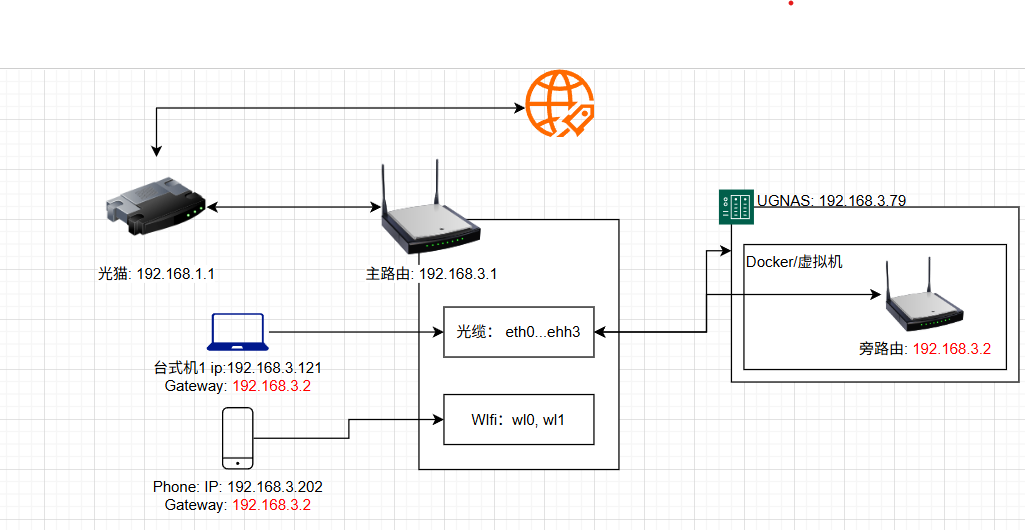

路由架构图：
要注意主路由存在光缆接口和wifi接口，问题也是发生在这，下面详讲。

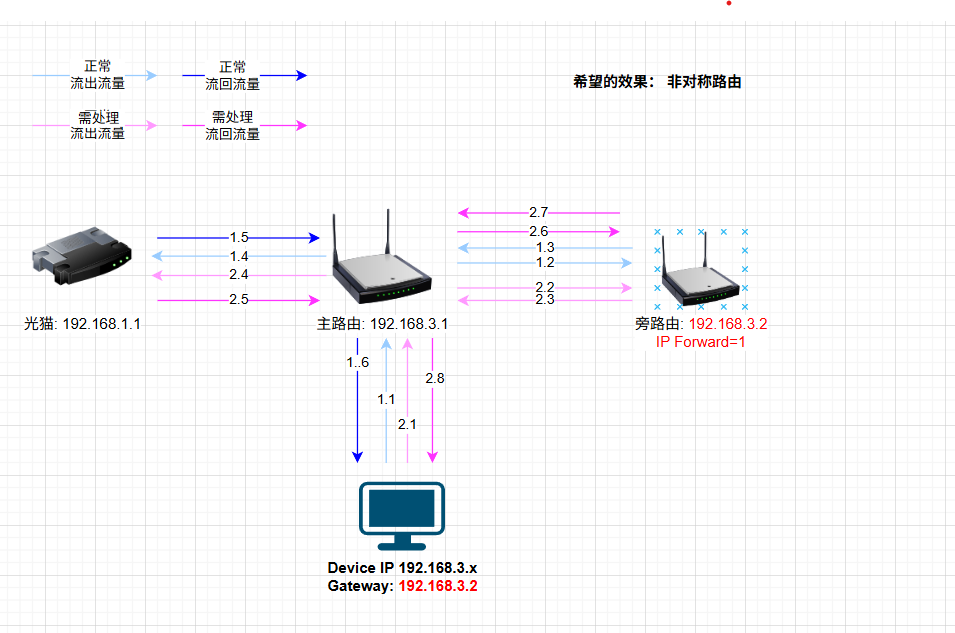

期望的数据流向 VS 最后的数据流向：
如下图可以看出来按照网络教程配置的都是“期望的数据流向”，只有需要“被处理”的数据才会经过旁路由返回，正常的数据流程直接通过主路由器返回， 来尽可能地体验上网体验。
但是在一定的情况下”期望的数据流向”会产生回环， 回环导致了不能上网。
为什么会产生回环呢？
假设是不需要处理的流量同时旁路由正确配置ip转发。 主机的IP为192.168.3.121 要访问的IP地址为： 203.179.28.2
正确的流量应该是：
| id | 跳数 | Source IP | Destination IP | 说明 |
|---|---|---|---|---|
| 1 | 主机 → 主路由（Wi-Fi） | 192.168.3.121 | 203.179.28.2 | 主机发送，逻辑网关是旁路由 |
| 2 | 主路由 → 旁路由（光缆） | 192.168.3.121 | 203.179.28.2 | 主路由转发至旁路由 |
| 3 | 旁路由（光缆） → 主路由（光缆） | 192.168.3.121 | 203.179.28.2 | 旁路由判断是正常流程转发回主路由 |
| 4 | 主路由 → 公网 | 203.179.28.1 | 203.179.28.2 | 主路由执行 SNAT |
这里需要注意2个点：
- 同一个数据包两次流经主路由（id 1和id 3）
- 同一个数据包两次流经主路由的方式不同，一次是WIFI 一次是光缆。
产生的问题是，在id2时主路由转发wifi的流程到光缆接口时检查了NAT表， NAT表有状态。 当id2数据包流到主路由以后，产生了状态。
当id4，同一个数据包回流到主路由会发现五元组一样（Soure IP、Port、 Dest IP、Port、协议），数据包不会进行新的NAT操作，会按照已有的记录重新流回旁路由， 环路出现。

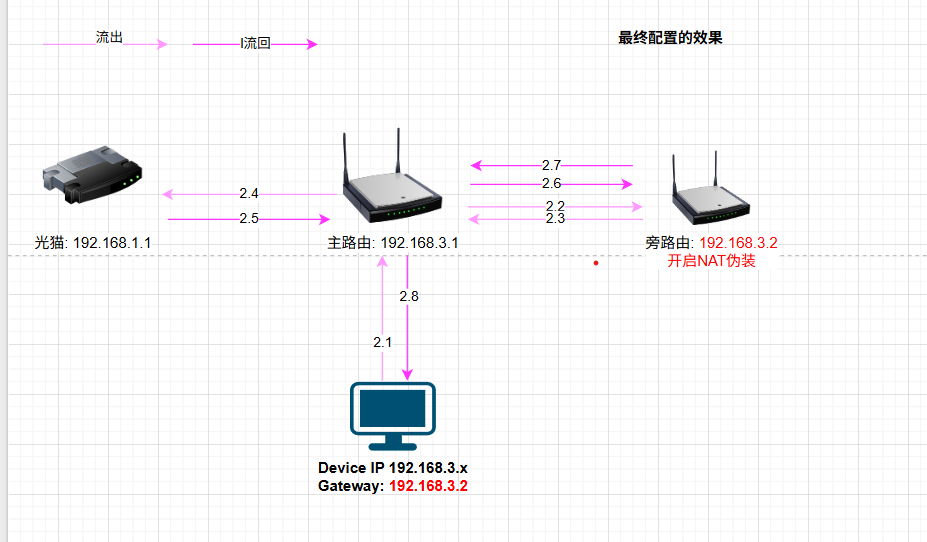

如何解决这个问题呢，
通常是要进入主路由修改Iptabls 配置， 使forward流量跳过NAT步骤， 但是家里的路由器不支持SSH和修改。 只能在旁路由开启NAT伪装。

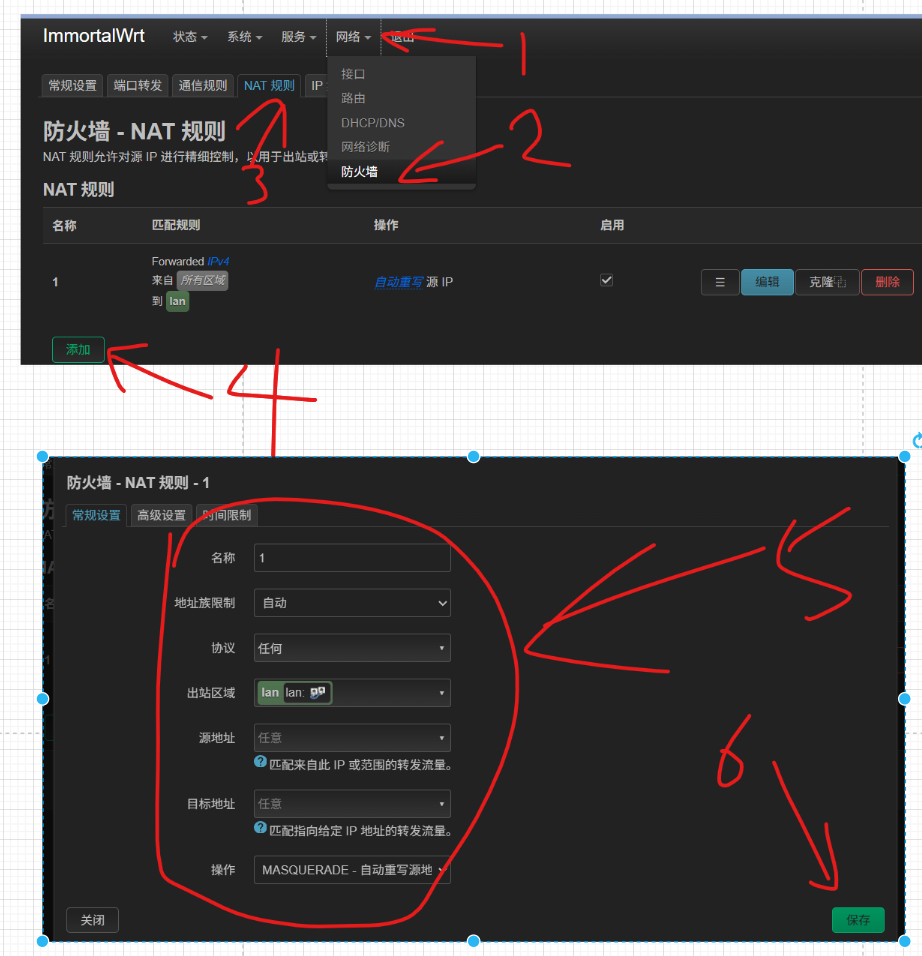

以Openwrt为例开启NAT伪装， 只需要修改防火墙，增加NAT规则， 如下：
来解决第二个问题：
这个问题在docker 里面不存在，只存在于虚拟机。 为什么用虚拟机不用docker呢？主要是虚拟机有最干净的镜像， docker上都是一些经过修改的镜像， 不一定适合我。
问题产生的原因
出现的原因很简单， UGNAS的虚拟机是基于ISO的， 常见的Openwrt的ISO的镜像都是开机就用， 不需要安装的。 这个就产生了问题，系统没有实际安装到虚拟新建的永久盘上， 每次开机都重新从ISO中读取了配置， 导致了配置还原。
修复过程：
- 先检查虚拟机类型：连接虚拟机执行命令查看
BusyBox v1.36.1 (2025-04-15 11:38:42 UTC) built-in shell (ash)
.___ __ .__
| | _____ _____ ____________/ |______ | |
| |/ \ / \ / _ \_ __ \ __\__ \ | |
| | Y Y \ Y Y ( <_> ) | \/| | / __ \| |__
|___|__|_| /__|_| /\____/|__| |__| (____ /____/
\/ \/ BE FREE AND UNAFRAID \/
-----------------------------------------------------
ImmortalWrt 24.10.1, r33048-cc720ea55a71
-----------------------------------------------------
root@ImmortalWrt:~#
root@ImmortalWrt:~# cat /sys/class/dmi/id/sys_vendor
QEMU
- 了解到使用的是QEMU虚拟机就好办了， 直接将ISO复制到系统盘就可以了。
qemu-img convert -f raw -O qcow2 <source image> /volume1/@kvm/<虚拟机ID>/<磁盘ID>.qcow2
# volume1 是创建虚拟机时填写的磁盘名
# 磁盘ID 可以通过命令查看
root@CalvinNAS:~# virsh list --all
Id Name State
------------------------------------------------------
9 f7a64c44-6694-42e5-81e3-293df6e9aeed running
root@CalvinNAS:~# virsh dumpxml f7a64c44-6694-42e5-81e3-293df6e9aeed | grep -A 5 "<disk type='file'"
<disk type='file' device='disk'>
<driver name='qemu' type='qcow2'/>
<source file='/volume1/@kvm/f7a64c44-6694-42e5-81e3-293df6e9aeed/f7a64c44-6694-42e5-81e3-293df6e9aeed_383df052-a79a-471c-a43a-a1b48049a136.qcow2' index='1'/>
<backingStore/>
<target dev='vda' bus='virtio'/>
<boot order='1'/>
root@CalvinNAS:~#
总结：
这个问题让我重温了一下网络的内容， 还挺有意思的。
